■ 気仙大工

込み栓強度試験ー1

 ←「現寸場」が無し →末広(扇垂木)
住宅金融公庫の時代

建築基準法に謳われている。
土台と柱の部分の緊結する「金物」の仕様を
「込み栓」だけでどれだけの強いか試験しました。

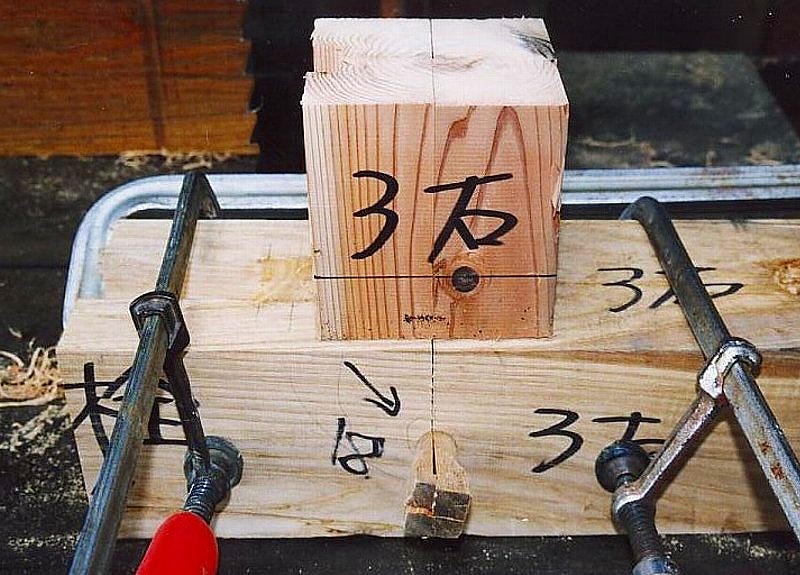

0125001.jpg柱上部を十字方向縦割り

臍厚40mm片寄せ蟻工法で行なう。
土台のひび割れ等と臍の欠損がどれだけか?
「込み栓」材は樫の木、径18mmの●です。

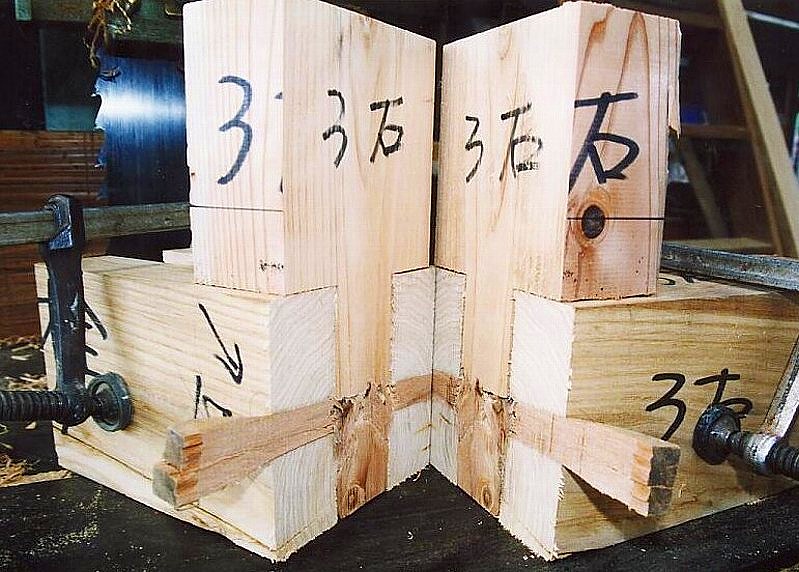

0125002.jpg割って開いた所


上部のような心配は全然なく終わった。
試験後、試験体を柱上から縦に割り
内部を観察(写真)の通り
複雑な込み栓破断が観測された。

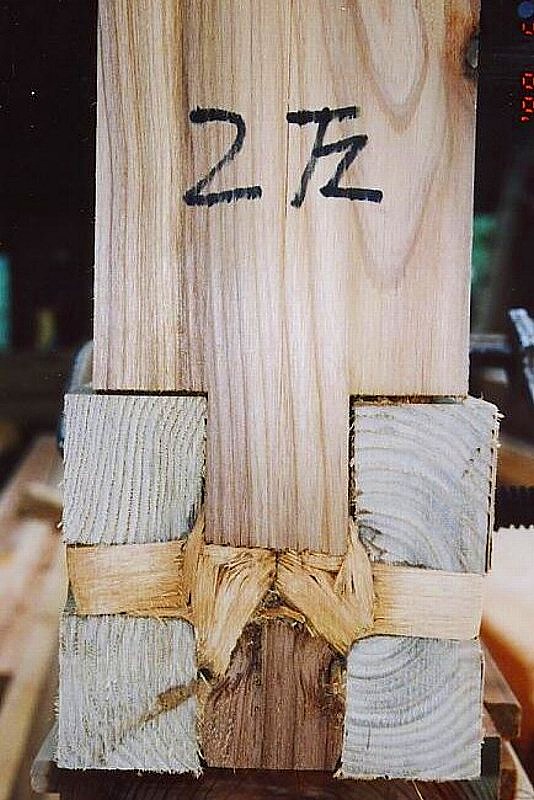

0125004.jpg臍と込み栓「臍欠損無し込み栓破断」の形が?

・・・・・・・・・・・・如何考えるかは「自由」
